Chaospott Repaircafé

Hinter einem Repaircafé steht die Idee, die Fähigkeiten zum Reparieren von defekten Geräten zu vermitteln. Unter Anleitung werden die Geräte geöffnet, damit die Fehlersuche beginnen kann. Die Ursache für ein kaputtes Gerät liegt oftmals an Kleinigkeiten, welche sich schnell beheben lassen.

Hilfe bei Repaircafés ist gerne gesehen. Oft ist schon das richtige Werkzeug oder das Wissen um die Bedienung eines Multimeters der Schlüssel zum Erfolg. Als ersten Schritt lohnt sich immer auch eine Internetsuche nach Reparaturanleitung und Service Manuals, die häufig schon Lösungen darstellen oder zumindest einen guten Überblick der inneren Funktionsweise zeigen.

Auf media.ccc.de findet man einen Vortrag vom 35C3 und ein petitFoo zum Thema Repaircafé. In der 46. Folge der Sibyllinischen Neuigkeiten haben wir über die Kunst des Reparierens und in einer weiteren Folge über das Framework als Beispiel für reparierbare Hardware gesprochen.

In der näheren Umgebung finden an folgenden Orten Repaircafés statt:

• Essen | Chaospott − Wir bitten um eine vorherige Anmeldung per Mail.
• Essen | Villa RÜ
• Bochum | das Labor
• Wuppertal | /dev/tal

Eine Übersicht über weitere Repaircafés findet sich beim Netzwerk Reparatur-Initiativen.

Am 3. September war im Repaircafé wieder einiges los. Zwei sehr unterschiedliche Geräte landeten auf unserem Tisch. Mit ein bisschen Geduld, dem richtigen Werkzeug und einem Ersatzteil für kleines Geld waren sie bald wieder einsatzbereit.

Manchmal sind es nur kleine Ursachen, die ein Gerät lahmlegen. Ein Dampfreiniger wollte partout keinen Mucks mehr von sich geben. Mit dem Multimeter war die Ursache schnell gefunden: Die Pumpe ist hinüber. Für knapp 20 Euro bekommt man Ersatz für die defekte Pumpe.

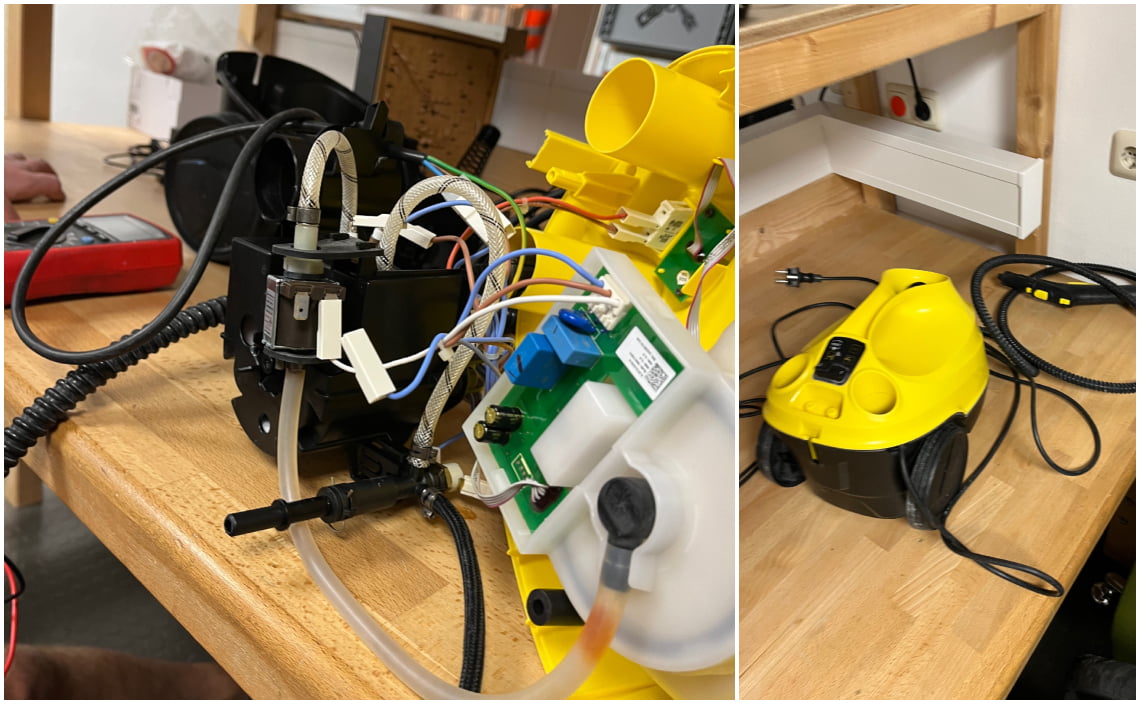

Detailaufnahmen Dampfreiniger. Chaospott CC-BY-SA 4.0

Auch ein Ventilator fand den Weg zu uns. Hier handelte es sich um einen echten Klassiker: ein defektes beziehungsweise abgerissenes Kabel. Nach der Instandsetzung dreht sich das Lüfterrad nun wieder zuverlässig.

Im Repaircafé haben wir eine Spülmaschine repariert, die nicht mehr in der Lage war, das Wasser nach dem Spülgang abzupumpen. Ein typisches Symptom, das oft auf eine defekte Ablaufpumpe hinweist. Darüber hinaus waren klackernde Geräusche zu hören, die darauf hindeuteten, dass das Flügelrad der Pumpe gebrochen war.

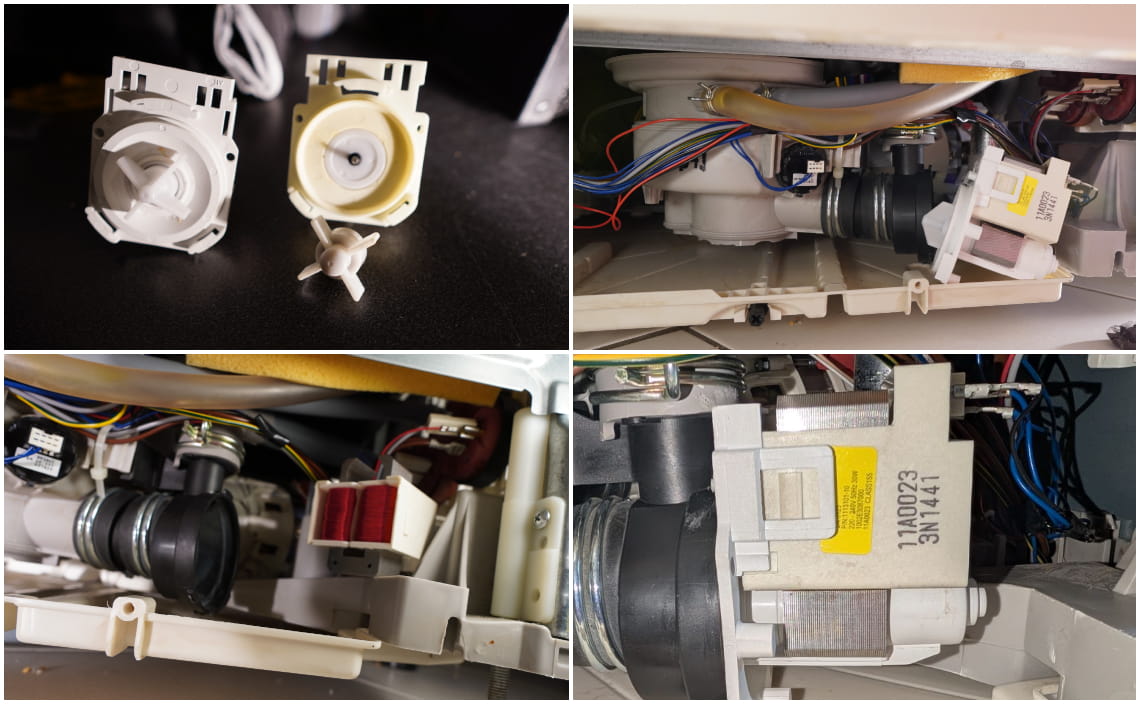

Detailaufnahmen der Ablauf- und Umwälzpumpe einer Spülmaschine. Chaospott CC-BY-SA 4.0

Die Reparatur gestaltete sich als unkompliziert. Nachdem wir einige Schrauben der Verkleidung gelöst hatten, konnten wir die Pumpe problemlos demontieren. Hier war allerdings etwas Geduld und Kraft gefragt, da der Antrieb sehr fest im Gehäuse saß. Nachdem wir das Ersatzteil verbaut hatten, musste nur noch die Verkleidung wieder montiert werden.

Mit geringen Reparaturkosten konnten wir nicht nur die Spülmaschine retten, sondern auch Elektromüll vermeiden und den Aufwand einer Neubeschaffung einsparen.

Vor kurzem standen wir vor der Herausforderung, den Gefrierschrank in unserem Hackerspace zu reparieren. Unsere Fehlersuche begann mit der Überprüfung der Zuleitung auf mögliche Kabelbrüche. Nachdem wir sicherstellen konnten, dass die Kabel in Ordnung waren, konzentrierten wir uns auf zwei weitere Ursachen: Ein defektes Thermostat oder ein Problem mit dem Anlaufrelais des Kompressors.

Thermostat

Das Thermostat in einem Gefrierschrank reguliert die Temperatur, indem es den Kompressor ein- und ausschaltet. Ein Bimetallstreifen „misst“ die Innentemperatur und sorgt dafür, dass der Kompressor bei Bedarf anspringt. Die einfachste Methode zur Überprüfung war das Überbrücken der Temperatureinheit. Dadurch stellten wir fest, dass das Thermostat defekt war.

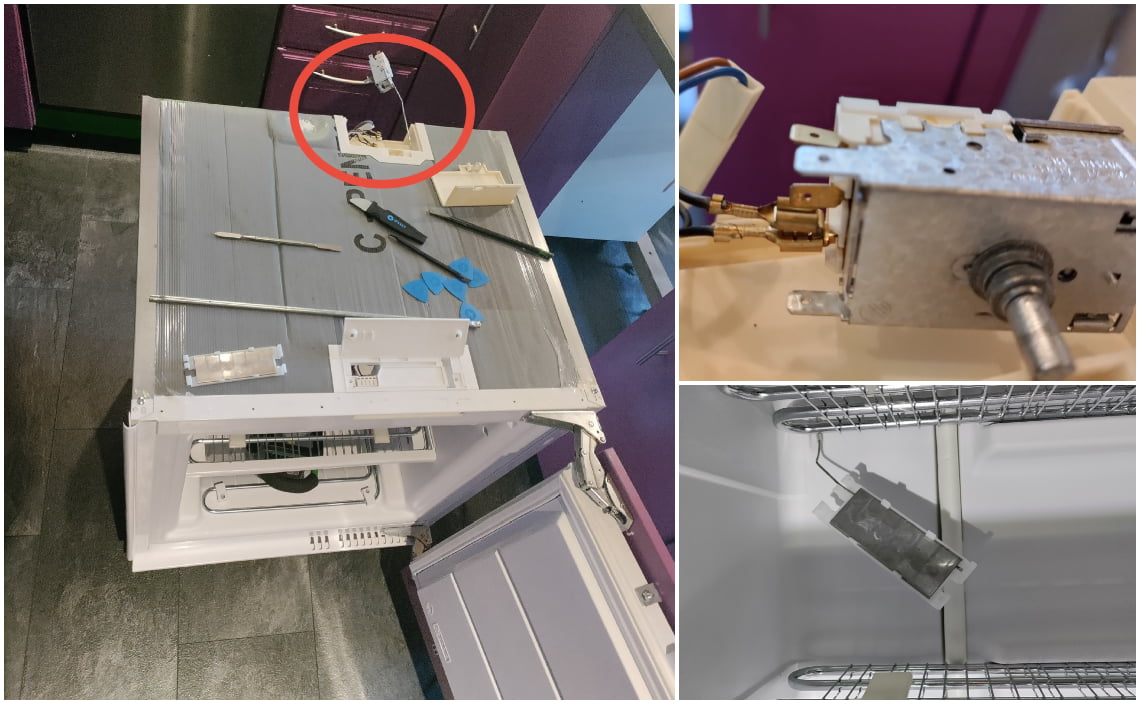

Reparatur eines Gefrierschranks. Chaospott CC-BY-SA 4.0

Der nächste Schritt war, den Einbauort der Regeleinheit zu finden. Dies dauerte etwas länger, da wir zu diesem Gerät (Whirlpool) keine Dokumentation gefunden haben. Mit etwas Geduld stellte sich heraus, dass sich das Thermostat am oberen Ende (siehe Bilder) der Rückseite befindet. Vor dem Einbau des Ersatzteils haben wir den Wärmeleiter etwas eingeseift, damit sich das Einfädeln des neuen Bauteils einfacher gestaltet. Nachdem das Ersatzteil eingebaut war, lief der Kompressor wieder an und schaltete sich nach einer Weile auch ordnungsgemäß aus.

Anlaufrelais

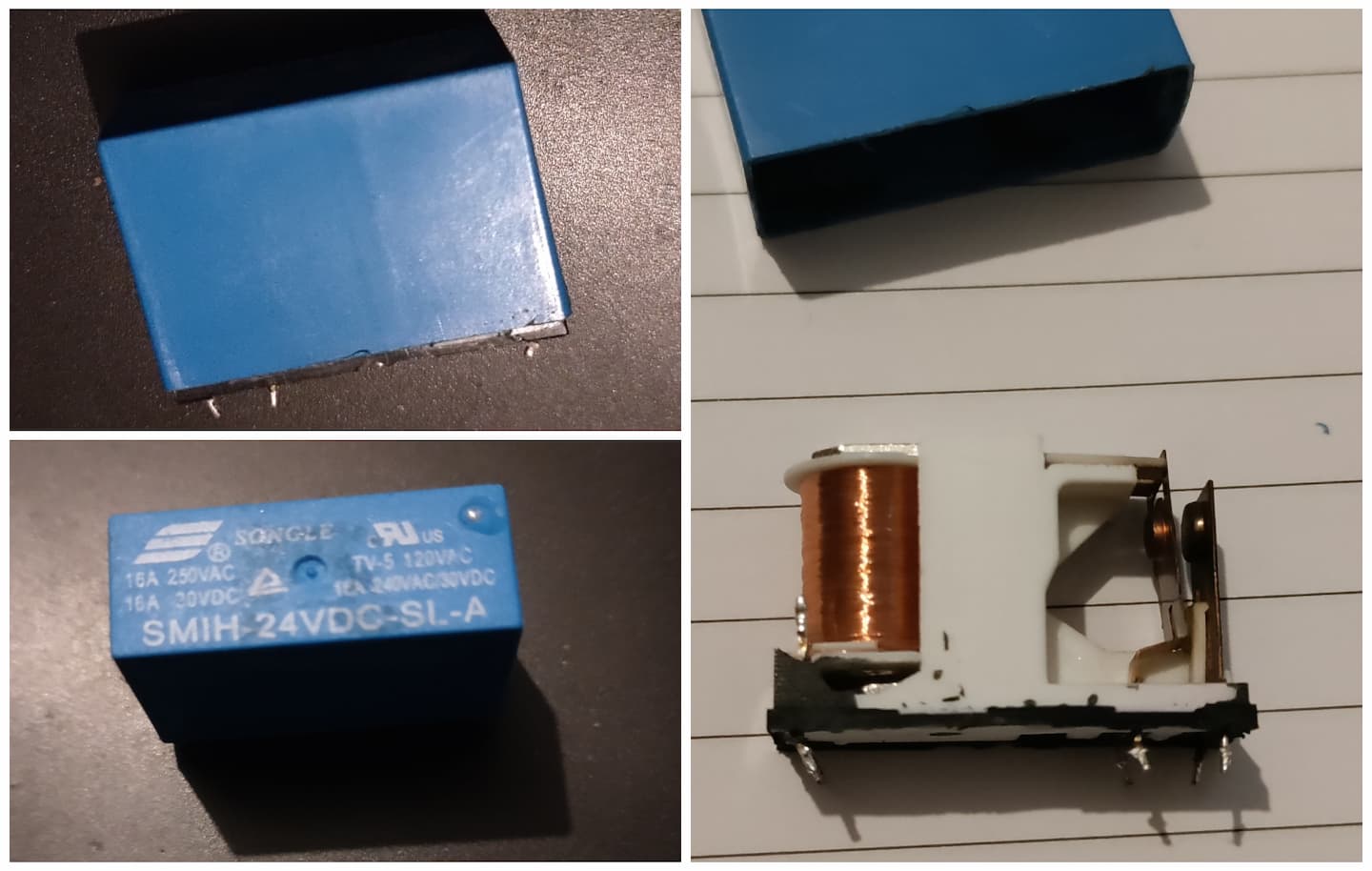

Ein essenzielles Bauteil in Kühlgeräten ist das Anlaufrelais, das den Kompressor beim Starten unterstützt. Das Anlaufrelais sorgt dafür, dass der Kompressor genügend Anlaufstrom erhält, um in Gang zu kommen. Es schaltet eine zusätzliche Wicklung im Motor des Kompressors kurzzeitig ein, um das benötigte Drehmoment zu erzeugen. Sobald der Kompressor läuft, trennt PTC-Thermistor die zusätzliche Wicklung wieder, sodass der Motor über die Hauptwicklung betrieben wird. Weiterführende Informationen über die Funktionsweise findet ihr hier.

Dank der einfachen Zugänglichkeit der Bauteile war diese Reparatur schnell und erfolgreich abgeschlossen. Es zeigt sich wieder einmal, dass mit dem richtigen Ansatz und etwas Geduld viele Haushaltsgeräte problemlos repariert werden können.

> Weiterlesen

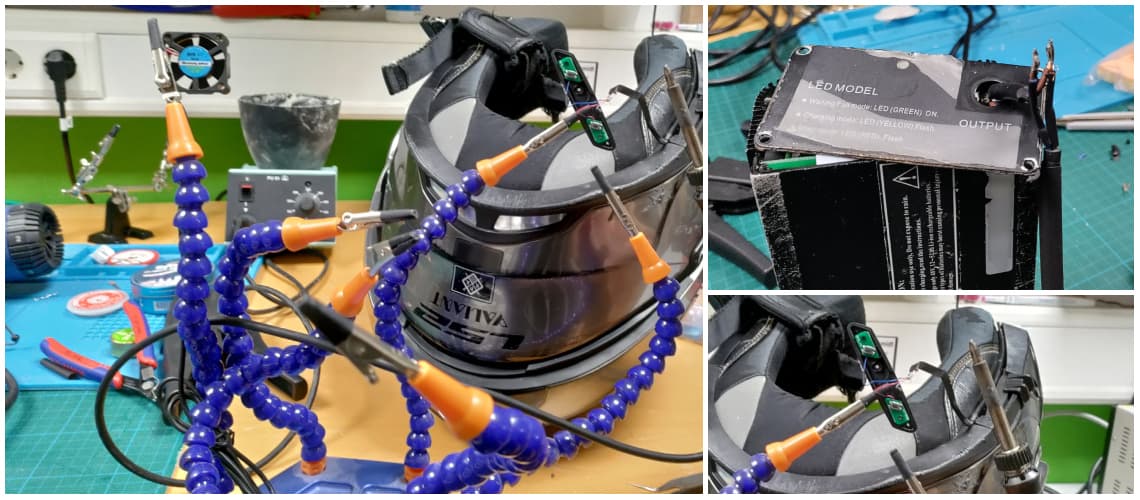

Freisprechanlage und ein Ladegerät deren Kabel gelötet werden. Chaospott CC-BY-SA 4.0

Das Repaircafé kümmerte sich heute um mehrere Kabelbrüche. Die Leitung eines 57V-Akkuladegeräts war kurz hinter dem Ausgang zum Akku gebrochen und wurde neu verlötet und isoliert.

Die Mediensteuerung einer Freisprecheinrichtung außen an einem Motorradhelm war nach einem Sturz beschädigt worden. Diese sehr dünnen Drähte erwiesen sich aber als eine größere Herausforderung und die problematische Stelle konnte leider nicht bis zum Ende des Repaircafés gefunden werden.

Auch im ersten Quartal dieses Jahres konnten wir im Repaircafé wieder zeigen, dass sich Reparieren für die Umwelt und den Geldbeutel lohnt.

Ein elektrischer Wolf zur Plätzchenproduktion hatte seinen Dienst eingestellt und den Weg zu unserem Repaircafé gefunden. Der Motor wollte nicht mehr anlaufen, doch mithilfe gezielter Messungen war der Fehler schnell gefunden: Der Schalter für die Versorgungsspannung war defekt. Nach kurzer Recherche konnten wir ein passendes Ersatzteil bestellen. Der Einbau verlief unkompliziert, sodass der Wolf nun wieder für die nächste Plätzchenzeit betriebsbereit ist.

Geleimte Grillzange. Chaospott CC-BY-SA 4.0

In eigener Sache haben wir uns auch um ein besonders charmantes Stück gekümmert: Eine hölzerne Grillzange, die den Titel „Hochtechnologie“ völlig zu Recht trägt. Eine Verleimung der Zange hatte sich gelöst. Mit etwas Holzleim, einem Dübel zur Verstärkung und einer Japansäge konnten wir eine stabile und formschöne Verbindung herstellen.

Wir freuen uns schon jetzt auf den nächsten Termin im zweiten Quartal. Alle weiteren Informationen und Termine findet ihr auf der Webseite des Netzwerks Reparatur-Initiativen.

Dieses Mal galt die Reparatur einem defekten Stabmixer, dessen Messer sich nicht mehr drehte. Bei einem Funktionstest war ein dumpfes Motorengeräusch zu hören, sodass die Elektrik als Ursache ausgeschlossen werden konnte. Da Geräte dieser Art bei Überlastung häufig Schäden im Getriebe erleiden, wurde der Mixer geöffnet.

Geöffneter Stabmixer. Chaospott CC-BY-SA 4.0

Nach den ersten zwei Schrauben im Deckel versteckten sich zwei weitere unter kleinen Plastikdeckeln. Um diese herauszunehmen, wurde ein kleines Loch gebohrt, sodass sich der Deckel danach mit einem Gewinde einfach greifen ließ.

Motor des Stabmixers. Die Halterung des Stabs hat einen Riss. Chaospott CC-BY-SA 4.0

Der Motor im Inneren zeigte keine Mängel, nur die Halterung des Mixstabs hatte einen Riss. Da die Halterung insgesamt aber noch stabil war, konnte dies nicht die Ursache des Defekts sein. Letztlich, nachdem Fehler im Inneren ausgeschlossen waren und klar war, dass der Stab sich eigentlich drehen müsste, konnte der Stab des Mixers mithilfe einer Zange doch noch gedreht werden. Um den festsitzenden Stab weiter zu befreien, wurde er einer WD-40 Kur unterzogen.

WD-40 im Mixfuß. Chaospott CC-BY-SA 4.0

Nach einigen Minuten WD-40 und danach ausreichend Seifenwasser lief der Mixer wieder wie vorgesehen. Wenn möglich, sollte allerdings besser ein lebensmittelechtes Öl wie Ballistol benutzt werden.

Es ist heutzutage noch möglich, Ersatzteile für diese Stabmixer beim Hersteller bzw. dem deutschen Vertriebspartner zu erwerben.

> Weiterlesen

Im folgenden Bild sieht man einen Wäschetrockner, dessen Trommel sich nicht mehr bewegte, obwohl man den Elektromotor arbeiten hören konnte. Dieses Fehlerbild legte den Schluss nahe, dass der Antriebsriemen gerissen war. Das Gerät ließ sich mit wenigen Handgriffen öffnen. Nachdem die Verschraubung des Deckels gelöst war, bestätigte sich auch direkt unsere Vermutung: Der Riemen hing nur noch in Fetzen im Inneren des Geräts.

Geöffneter Wäschetrockner. Chaospott CC-BY-SA 4.0

Um den neuen Antriebsriemen zu montieren, musste die komplette Rückseite des Gerätes inklusive Trommel demontiert werden. Bei der Gelegenheit wurde der Wäschetrockner mit Hilfe eines Kompressors von Rückständen befreit und komplett gereinigt. Die Montage des Ersatzteils gestaltete sich ohne Probleme, jedoch war beim Anziehen der Spannrolle etwas mehr Kraft und Fingerspitzengefühl vonnöten. Nach ca. drei Stunden war die Reparatur abgeschlossen.

Mal wieder hat eine Dunstabzugshaube den Dienst eingestellt. Nach der Demontage der Steuerplatine war der Verdächtige schnell gefunden: Eine kalte Lötstelle.

Kalte Lötstelle. Chaospott CC-BY-SA 4.0

Da das Gerät aufwendig verkabelt ist, haben wir einen kleinen Hausbesuch gemacht und die Lötstelle erneuert. Damit war das Problem schnell behoben und die Dunstabzugshaube wurde vor dem Schrott gerettet.

Die Vorfreude auf die Weihnachtszeit ist groß - doch beim Schmücken des Baumes bleibt die geliebte Lichterkette oft dunkel. In unserem Fall war die Ursache schnell gefunden: Das Netzteil war abgerissen.

Zum Glück blieb etwas Kabel übrig, sodass wir das Netzteil wieder mit der restlichen Kette verbinden konnten. Mit Schrumpfschlauch isolierten wir die Lötstelle, und etwas Heißkleber sorgte für die nötige Zugentlastung.

Reparatur eines Lichterketten-Netzteils. Chaospott CC-BY-SA 4.0

Der Aufwand war minimal, das Erfolgserlebnis umso größer! Diese einfache Reparatur verlängert nicht nur die Lebensdauer der Lichterkette, sondern schont auch Ressourcen – ein Gewinn für Nachhaltigkeit und Weihnachtsfreude zugleich.

Im Oktober konnten wir den Akkumulator einer Boombox tauschen und eine Lampe eines Demoexperiments zur Erzeugung elektrischer Energie reparieren.

Repariertes Experimentiermaterial und geöffnete Boombox. Chaospott CC-BY-SA 4.0

Der Bluetooth-Lautsprecher ließ sich mit wenigen Handgriffen öffnen, um die defekte Batterie freizulegen. Beim Lösen des Akkus war etwas Vorsicht geboten, damit die Hülle nicht beschädigt wird. Mit etwas Geduld und dem passenden Werkzeug ließ sich der Akku lösen und dann war das Gerät auch schnell wieder zusammengebaut.

Geduld war auch beim Öffnen des Lampengehäuses gefragt. Die Reparatur war nach zwei Lötpunkten auch schon abgeschlossen. Die Gehäuseteile wurden noch mit einem kleinen Tropfen Kleber fixiert, und wir freuen uns, dass mit diesem Bauteil wieder Experimente aus der Welt der Elektrotechnik durchgeführt werden können.

Außerdem konnten wir einen elektrischen Meißel mit dem Tausch der Kohlebürsten in Stand setzen. Bei Geräten, welche sich eigentlich drehen sollten, sind oft die Kohlebürsten nach vielen Jahren des Gebrauchs abgenutzt. Damit fehlt der Kontakt auf den Kommutator und der Elektromotor dreht sich nicht mehr.

Geöffneter Bohrhammer und zerlegter iPod Mini. Chaospott CC-BY-SA 4.0

Der Akku eines iPod Mini ließ sich ebenfalls mit wenigen Handgriffen tauschen. Hier sollte man sich Fotos suchen, die genau zeigen, an welchen Stellen sich Haltenasen befinden.

> Weiterlesen

Die Ventilation einer Abzugshaube hat den Weg in unser „ständiges“ Repaircafé gefunden. Nachdem in der Steuereinheit keine Fehler festzustellen waren, wurde die Zuleitung des Wechselstrommotors unter die Lupe genommen. Mit Hilfe eines Multimeters haben wir festgestellt, dass der Widerstand einer Spule gegen Unendlich ging.

Dunstabzug. Chaospott CC-BY-SA 4.0

Die Ursache für den hohen Widerstandswert wurde schnell gefunden. Durch die Vibration des Motors scheint sich ein Kabel gelöst zu haben. Mit wenigen Handgriffen konnte dieses Problem gelöst werden.

Hin und wieder nehmen auch die Gerätschaften in unserem Hackerspace durch den langen Gebrauch Schaden. Über die Zeit hat sich Staub auf der Innenseite der Linse abgesetzt, und einer der Lüfter sorgte für ein störendes Geräusch. Der Staub konnte nach dem sorgfältigen Öffnen entfernt werden, und bei der Verschraubung des Lüfters hatte sich eine Schraube gelöst. Beide Probleme ließen sich also relativ einfach lösen.

Geöffneter Beamer. Chaospott CC-BY-SA 4.0

Wir wünschen viel Spaß mit den reparierten Gegenständen. Auf dass sie noch lange ihren Dienst tun.

Ein Globus mit defekter Beleuchtung hat den Weg in unsere Werkstatt gefunden. Die Aufnahme des Leuchtmittels war gebrochen. Da die Ersatzhalterung vorwiegend aus einem Zylinder besteht, konnte das entsprechende 3D-Modell in wenigen Minuten erstellt werden. Während der 3D-Drucker das Bauteil ausdruckte, wurde das ebenfalls defekte Leuchtmittel getauscht und der Kleber zur Fixierung angerührt. Nun kann man auch wieder in den Abendstunden über die Vor- und Nachteile der Mercator-, Peters- und Hammer-Projektion diskutieren.

Reparatur eines Globus. Chaospott CC-BY-SA 4.0

Neben dem Globus konnten wir im Repaircafé weitere Modelle mit wenigen Handgriffen reparieren. Die einzelnen Knochen eines Skelett-Modells waren an den Gelenken gebrochen. Kleber und neue Splinte sorgen wieder für eine feste Verbindung. Außerdem haben wir den „Leiser-Knopf“ einer Toniebox ausgetauscht, was den Eltern der Besitzerin sichtlich Freude bereitete.

Elektronik Lautstärkeregelung. Chaospott CC-BY-SA 4.0

In den vergangenen Tagen wurden in unserem Repaircafé Gegenstände vor dem Schrott bewahrt. Zuerst lag ein Controller einer Spielekonsole auf der Werkbank des Elektroniklabors. Für das Fehlerbild, Rennwagen fahren im Lieblings-Rennspiel eigenständig in eine Richtung, war die Ursache nach einer kurzen Recherche schon gefunden. Der Analogstick geht bei diesen Geräten schnell kaputt und muss mit wenigen Handgriffen getauscht werden. Nachdem der Controller wieder zusammengebaut war, musste er noch einmal kalibriert werden.

Controller einer Spielekonsole. Chaospott CC-BY-SA 4.0

Nachdem der Controller wieder ordnungsgemäß funktioniert, wurde noch die Klappe eines Gefrierschranks repariert. Hier war auf einer Seite die Halterung herausgebrochen. Mit einer Stützplatte aus dem 3D-Drucker und einem 2-Komponentenkleber war auch dieser schnell behoben.

Klappe einer Gefriertruhe. Chaospott CC-BY-SA 4.0

Update Dezember 22

Mit etwas Löterfahrung und den passenden Ersatzteilen konnten wir einen Drucker und ein Fahrradrücklicht reparieren. Bei dem Drucker war die USB-Buchse von der Steuerplatine abgerissen. Die Überreste des Steckers wurden mit einem Entlötkolben entfernt und ein neuer Stecker eingelötet.

Geöffnetes Rücklicht und Steuerplatine eines Druckers. Chaospott CC-BY-SA 4.0

Für das Rücklicht musste ein passender Kondensator bestellt werden, um die Standlichtfunktion zu reparieren. Der Radfahrer ist nun auch wieder beim Warten an einer Ampel erkennbar.

Während des Chaostreffs wird neben dem Fachsimpeln regelmäßig der Kunst des Reparierens nachgegangen. In den vergangenen Wochen konnten wir gemeinsam eine Logitech MX518 Maus und ein Laminiergerät reparieren. Bei der Maus war die Ursache des Defekts schnell gefunden: Über die Jahre hat sich das Anschlusskabel gelöst und eine der Leitungen ist abgerissen. Mit dem Lötkolben ließ sich der Fehler schnell beheben.

Geöffnetes Laminiergerät. Chaospott CC-BY-SA 4.0

Bei dem Laminiergerät war die Fehlersuche etwas aufwändiger. Nach dem Öffnen des Geräts war erstmal kein offensichtlicher Fehler zu erkennen. Die Mechanik des Antriebs war in Ordnung und auch die Verkabelung machte einen guten Eindruck. Da das Gerät nicht mehr aufheizte, wurde als Nächstes der Widerstand der Heizelemente gemessen. Mit mehreren Megaohm fiel dieser deutlich zu hoch aus. Bei genauerer Betrachtung der Heizelemente entpuppte sich ein defekter Thermo-Schalter als Fehlerursache. Ein passendes Ersatzteil ist schnell gefunden, und mit dem entsprechenden Werkzeug lässt sich das Bauteil ordnungsgemäß verpressen.

Hinter dem Repaircafé steht die Idee, die Fähigkeiten zum Reparieren von defekten Geräten zu vermitteln. Unter Anleitung werden die Geräte geöffnet, damit die Fehlersuche beginnen kann. Die Ursache für ein kaputtes Gerät liegt oftmals an Kleinigkeiten, welche sich schnell beheben lassen.

Hilfe bei Repaircafés ist gerne gesehen. Oft ist schon das richtige Werkzeug oder das Wissen um die Bedienung eines Multimeters der Schlüssel zum Erfolg. Auf media.ccc.de findet man einen Vortrag vom 35C3 und ein petitFoo zum Thema Repaircafé.

In der 46. Folge der Sibyllinischen Neuigkeiten haben wir über die Kunst des Reparierens und in einer weiteren Folge über das Framework als Beispiel für reparierbare Hardware gesprochen.

In der näheren Umgebung finden an folgenden Orten Repaircafés statt:

• Essen | Chaospott – Wir bitten um eine vorherige Anmeldung per Mail

• Essen | Villa RÜ
• Bochum | das Labor
• Wuppertal | /dev/tal

Eine Übersicht über weitere Repaircafés findet sich hier.

Am vergangenen Sonntag waren einige unserer Mitglieder zu Besuch beim Repaircafé Essen in Katernberg und haben dort zusammen mit den Helfern des Repaircafés Besuchern bei der Reparatur ihrer mitgebrachten Geräte geholfen.

Wir konnten im Laufe des Nachmittags einige Geräte vor Ort reparieren und bei anderen die Fehler diagnostizieren, die durch die Beschaffung des entsprechenden Ersatzteils zu beheben sind. Dazwischen gab es auch immer wieder die Gelegenheit zum fachlichen Austausch bei Kaffee und Kuchen, welcher von Helfern des Repaircafés bereitgestellt wurde. Alles in allem eine sehr schöne Veranstaltung, deren Besuch wir gern empfehlen.

Das Repaircafé Essen findet zweimal monatlich statt, nächstes Mal am 16. November von 15 bis 18 Uhr in der Villa Rü in Rüttenscheid.
